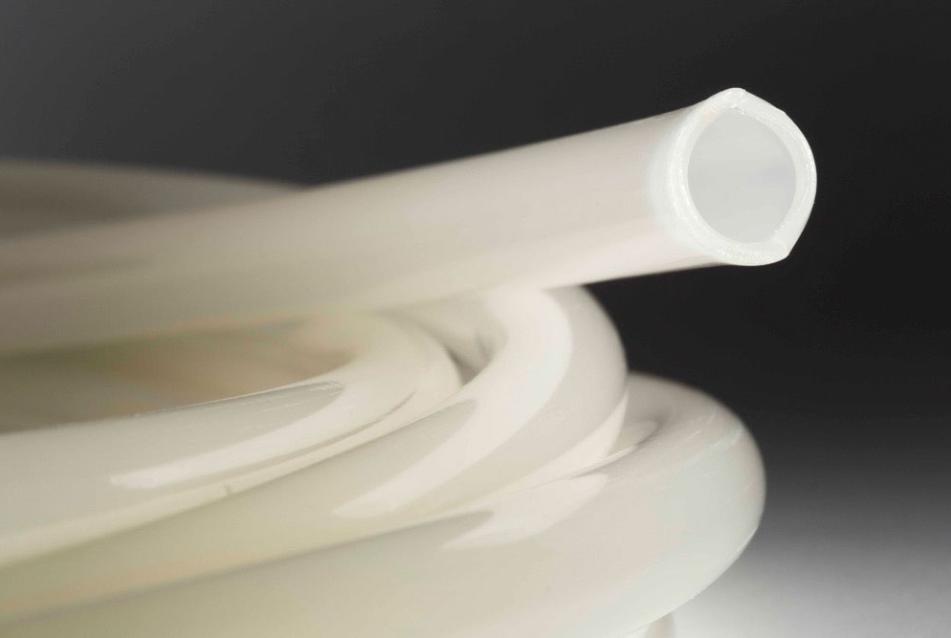

شیلنگ و لوله پنوماتیک

مقاومت شیمیایی مواد لوله و شیلنگ

هوای فشرده حاوی محصولات جانبی مانند روغن کمپرسور، ذرات گرد و غبار و میعانات است. مواد شیلنگ یا لوله باید در برابر همه این مواد و شرایط مقاوم باشند. برای شیلنگ ها و لوله ها، از تعریف کمی متفاوت استفاده می شود.هنگام ارجاع به یک لوله، آنها معمولاً تک لایه هستند. آنها از یک ماده ساخته شده اند. این ماده باید از نظر شیمیایی در برابر روغن های کمپرسور و میعانات ناشی از محیط مقاوم باشد و در عین حال از هرگونه شرایط محیطی محافظت شود.هنگام ارجاع به یک شیلنگ، این شیلنگ ها را می توان از چندین لایه مواد ساخت. بنابراین می توانید اطمینان حاصل کنید که مواد شیلنگ داخلی در برابر روغن های کمپرسور و میعانات مقاوم است، اما می توانید ماده دومی را به عنوان پوسته بیرونی برای محافظت از آن در برابر شرایط محیطی داشته باشید.

ترموپلاستیک ها

اکثر لوله ها و شیلنگ های پنوماتیک از ترموپلاستیک ساخته شده اند. همانطور که گفته شد، بسته به کاربرد می توانند تک لایه یا چند لایه باشند. در زیر به طور خلاصه در مورد رایج ترین ترموپلاستیک هایی که به طور خاص برای لوله های پنوماتیک استفاده می شوند صحبت می کنیم. با این حال، لطفاً مواد شیلنگ و لوله ما را بخوانید و نمودار مقاومت شیمیایی ما را برای اطلاعات بیشتر مواد ببینید.

پلی اورتان (PUR یا PU): مقاوم در برابر خوردگی و سایش، انعطاف پذیر و قوی.
پلی آمید (PA یا نایلون): سبک، مستحکم، از نظر ابعادی پایدار، شعاع خمش خوب، مقاومت خمشی-خستگی خوب، و نرخ جذب رطوبت کم.
پلی اتیلن (PE): انعطاف پذیر، مقاومت شیمیایی خوب و مقرون به صرفه است.
پلی وینیل کلراید (PVC): سبک، انعطاف پذیر، و می تواند به طور مکرر استریل شود و هیچ اثر بدی ندارد.
پلی پروپیلن (PP): بسیار سبک، مقاومت شیمیایی و حرارتی خوبی دارد و دارای سختی سطحی خوبی است.

• MC
• شیلنگ پنوماتیک پارکر
• اتصالات پنوماتیک BLCH
• اتصالات پنوماتیک LMC

منبع اصلی هوا

برای توزیع هوای فشرده از کمپرسور به محل کار از لوله کشی یا شیلنگ استفاده می شود.

لوله کشی کارگاهی

برای کارگاه های صنعتی بزرگ، اغلب نیاز به اتصالات متعدد در سراسر کارگاه برای اتصال ابزارهای پنوماتیک وجود دارد. در این تنظیمات معمولاً از یک سیستم لوله کشی سفت و سخت استفاده می شود زیرا از ضربه های تصادفی یا سوراخ شدن محافظت می کند. با این حال، این سیستم های لوله سفت و سخت، گران هستند و نصب آنها به کار زیادی نیاز دارد. از آنجایی که دوام یک معیار کلیدی است، اغلب از آلومینیوم، مس، فولاد ضد زنگ یا PVC سفت و سخت استفاده می شود. آنها همچنین به اتصالات و اتصالات متعدد نیاز دارند که نقاط نشتی احتمالی را افزایش می دهد. دمای محیط نیز باید در نظر گرفته شود زیرا لوله کشی می تواند با تغییر دما منبسط و منقبض شود. به عنوان مثال، آلومینیوم به ازای هر 10 درجه سانتی گراد افزایش دما، 0.24 میلی متر در هر متر لوله منبسط می شود.

خطوط تامین هوا

شیلنگ های انعطاف پذیر همراه با لوله کشی صلب هوای فشرده یا به تنهایی در کارگاه های کوچکتر استفاده می شود. آنها همچنین برای تامین هوای موقت یا متحرک استفاده می شوند. از آنجا که انعطاف پذیری، سهولت نصب و دوام در این کاربردها مهم است، اغلب از HDPE سبک وزن یا خطوط لاستیکی سنگین استفاده می شود. شیلنگ‌های انعطاف‌پذیر همچنین در مقایسه با لوله‌کشی اتصالات کمتری را امکان‌پذیر می‌کنند و به دلیل صلب نبودن آن، نگرانی کمتری از تأثیر دما وجود دارد.

تامین هوا به قطعات

اجزای پنوماتیکی مانند سوپاپ ها، سیلندرها یا تنظیم کننده های فشار معمولاً از طریق لوله یا شیلنگ های انعطاف پذیر به خط اصلی تامین هوا متصل می شوند. با این حال، آنها را می توان مانند لوله های فلزی پلاستیکی نیز تقویت کرد، زیرا باعث دوام و سبک و انعطاف پذیری آن می شود. انعطاف پذیری به این دلیل مهم است که اجزا می توانند ارتعاش یا متحرک باشند، بنابراین داشتن یک شیلنگ منعطف باعث این امر می شود.

آنها همچنین در پایان چرخه پنوماتیک هستند، آنها می توانند کمترین قطر مورد نیاز را داشته باشند. آنها از طریق اتصالات به خط اصلی تامین هوا و اجزای جداگانه متصل می شوند. برای درک نحوه انتخاب اتصالات .اتصالات متداول عبارتند از اتصالات خاردار، اتصالات فشاری یا اتصالات فوری (همچنین به نام «فشار به داخل» یا «فشار برای اتصال» نیز می‌گویند. اتصالات فشار به اتصال رایج ترین است زیرا اتصال و جدا کردن خطوط مختلف در صورت نیاز آسان است.
ذخیره سازی شیلنگ

برای حفظ محیط کار ایمن و برای اطمینان از اینکه هیچ آسیبی به شلنگ وارد نمی شود، اغلب آنها را روی قرقره ها ذخیره می کنند یا سیم پیچ می شوند.

قرقره های شلنگ هوا

قرقره شلنگ هوا یک دوک استوانه ای است که برای نگهداری شیلنگ استفاده می شود. معمولاً آنها را روی دیوار، سقف یا روی زمین نصب می کنند. آنها به منظم نگه داشتن شلنگ و جلوگیری از هر گونه پیچ خوردگی کمک می کنند. اغلب، آنها با مکانیزم فنر رانده خود به خود جمع می شوند، اما می توان آنها را نیز با میل لنگ دستی کرد. معمولاً قرقره‌های شلنگ هوا همراه با ابزارهای پنوماتیک یا هر کاربرد دیگری که فقط به تأمین موقت هوای فشرده نیاز دارد استفاده می‌شود. شیلنگ معمولاً از لاستیک، PU یا PVC ساخته شده است.

مکانیسم حلقه شلنگ خود جمع شونده با بیرون کشیدن شیلنگ تا رسیدن به طول مورد نظر کار می کند. حلقه شلنگ هنگام باز کردن صدای تق تق می دهد، به این معنی که می توانید با رها کردن آن، آن را در موقعیت خود قفل کنید. برای راه اندازی مکانیزم خود جمع شونده فنری، شیلنگ باید کمی به سمت بیرون کشیده شود. در حین جمع کردن، شیلنگ را نگه دارید تا کاملاً جمع شود. هرگز در حین پس کشیدن آن را رها نکنید زیرا انتهای شلنگ شلنگ می تواند باعث آسیب یا آسیب شود.

قرقره شلنگ مزیت ذخیره سازی خودکار شلنگ را ارائه می دهد و محیط کاری مرتب و ایمن را تضمین می کند. این همچنین از پا گذاشتن، کشیده شدن یا برخورد تصادفی با چیزی در محیط (ابزار دیگر، وسیله نقلیه و غیره) از خرابی زودرس شلنگ به دلیل سایش ناشی از آن جلوگیری می کند.

شیلنگ هوای کویل دار

شیلنگ هوای کویل دار اغلب در گاراژها و کارگاه ها برای تامین هوای ابزارهای بادی مانند آچار ضربه ای، تفنگ بادکن و غیره استفاده می شود. شیلنگ معمولاً تا انتهای اتصالات سیم پیچ نمی شود. در دو طرف یک قسمت مستقیم کوچک باقی مانده است که به آن دم می گویند. تفاوت بین طول کشیده و جمع شده به قطر سیم پیچ بستگی دارد.

برای یک شلنگ هوای سیم پیچ استاندارد، طول کشیده می تواند به عنوان مثال ده برابر طول جمع شده باشد. برای تولید شیلنگ هوای سیم پیچی، مواد شیلنگ باید دارای حافظه ارتجاعی خوبی باشد تا پس از صاف شدن به حالت سیم پیچ اولیه خود بازگردد. بنابراین، از لاستیک استفاده نمی شود و معمولاً برای این کاربردها از نایلون، PU یا PVC استفاده می شود.
