ضربه گیر پنوماتیک غیر قابل تنظیم
در هر صنعتی که با حرکت و توقف اجسام سروکار دارد، موضوعی حیاتی به نام کنترل ضربه مطرح می شود.
ماشین آلاتی که بدون محافظ در برابر ضربه کار می کنند، خیلی زود دچار استهلاک، لرزش و حتی شکست قطعات می شوند و به همین دلیل، وجود ضربه گیرها در بسیاری از خطوط تولید نه فقط یک انتخاب، بلکه یک ضرورت فنی محسوب می شود.
ضربه گیرهای صنعتی وظیفه دارند انرژی حاصل از برخورد یا توقف سریع را جذب کنند تا از انتقال آن به بدنه یا ساختار دستگاه جلوگیری شود، زیرا این کار، هم طول عمر تجهیزات را افزایش می دهد، هم هزینه های نگهداری را به طور محسوسی کاهش می دهد.
در این مقاله، به‌شکل تخصصی و گام به گام با یکی از پرکاربردترین انواع ضربه گیر یعنی ضربه گیر پنوماتیک غیر قابل تنظیم آشنا خواهیم شد.
مدلی ساده اما مؤثر، که در بسیاری از صنایع به درستی جای خودش را پیدا کرده است.
قبل از معرفی ضربه گیر پنوماتیک غیر قابل تنظیم باید تکاهی کوتاه به انواع ضربه گیر داشته باشیم
ضربه گیرهایی که در صنایع مختلف استفاده می شوند، از نظر نوع عملکرد و ساختار به چند گروه اصلی تقسیم می شوند که شناخت این مدل ها، کمک می کند تا انتخاب دقیق تری داشته باشیم و از سیستم از ضربه گیری متناسب با شرایط کاری خود بهره مند شویم.
سه مدل رایج از ضربه گیرهای صنعتی عبارت اند از:
ضربه گیر پنوماتیک غیر قابل تنظیم (AC): مدلی ساده با طراحی ثابت که در آن میزان جذب انرژی از پیش تعریف شده است.
ضربه گیر پنوماتیک قابل تنظیم (AD): با دارا بودن پیچ تنظیم جریان هوا، امکان کنترل میزان جذب انرژی را برای کاربر فراهم می کند.
این مدل انعطاف پذیرتر است و برای شرایط کاری متغیر مناسب تر است.
ضربه گیر هیدرولیکی (HR): در این مدل از روغن به عنوان عامل جذب استفاده می شود که دقت بالا، جذب انرژی سنگین، و قابلیت تنظیم، آن را برای کاربردهای حساس و ضربات شدید مناسب کرده است.
در ادامه، به طور کامل و دقیق به بررسی نوع اول یعنی ضربه گیر پنوماتیک غیر قابل تنظیم می پردازیم، مدلی که به خاطر عملکرد قابل اطمینان و نصب ساده، در صنایع مختلف از جمله بسته بندی، رباتیک، خودروسازی، و ساخت و ساز مورد استفاده قرار می گیرد.
معرفی ضربه گیر پنوماتیک غیر قابل تنظیم
ضربه گیر پنوماتیک غیر قابل تنظیم یکی از پرکاربردترین انواع ضربه گیر در سیستم های صنعتی است که وظیفه دارد حرکت ناگهانی یا برخورد اجسام را کنترل کرده و انرژی حاصل از آن را جذب کند.
برخلاف مدل های قابل تنظیم، این نوع ضربه گیر پنوماتیک دارای ساختار ثابتی است و میزان جذب انرژی آن از پیش تعیین شده است: یعنی هیچ پیچی برای تغییر مقدار جذب وجود ندارد و عملکرد آن مستقل از
مداخله اپراتور یا شرایط لحظه ای است.
این ضربه گیر پنوماتیک در جایی به کار می رود که شرایط کاری ثابت است، مثلاً وزن جسم متحرک یا سرعت آن تغییر نمی کند، و سیستم نیاز به عملکرد یکنواخت در طول زمان دارد.
ساختار ضربه گیر پنوماتیک

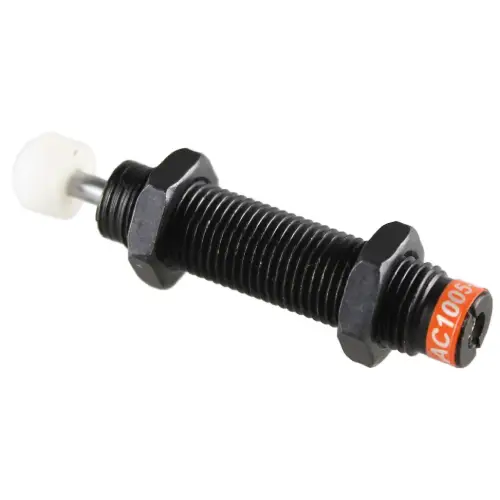

ضربه گیر پنوماتیک غیر قابل تنظیم مدل AC، اگرچه در ظاهر قطعه ای ساده و فشرده به نظر می‌رسد، اما درون آن ترکیبی دقیق از اجزای مکانیکی و پنوماتیکی به کار رفته است که همگی در کنار هم باعث جذب نرم و کنترل شده ی انرژی ضربه می شود.
اجزای داخلی آن با توجه به ظرفیت کاری مدل، در اندازه ها و مقاومت های متفاوت ساخته می شود.
1- شفت: میله ای فولادی که هنگام برخورد جسم متحرک، به داخل ضربه گیر رانده می شود.
شفت معمولاً سخت کاری شده و ضد سایش است تا بتواند ضربات متوالی را بدون آسیب تحمل کند.
در نوک شفت، فلز مقاوم یا لاستیک نرم برای کاهش صدای برخورد نهایی نصب می شود و این قطعه از انتقال لرزش به بدنه جلو گیری می کند.
2- پیستون داخلی (Piston): پیستون به انتهای شفت متصل است و درون محفظه ی سیلندر حرکت می کند.
وظیفه ی آن فشرده سازی هوا در جلوی ضربه گیر و ایجاد مقاومت برای جذب انرژی است.
3- بدنه اصلی یا سیلندر: بدنه ی خارجی ضربه گیر پنوماتیک مدل AC یک استوانه ی فلزی با طراحی تمام رزوه است که امکان نصب سریع، مستحکم و قابل تنظیم در موقعیت های مختلف را فراهم می کند.
این بدنه معمولاً از فولاد ساخته می شود تا هم مقاومت مکانیکی بالایی داشته باشد و هم در برابر خوردگی، رطوبت و گردوغبار دوام بیاورد.
روی بدنه دو مهره فلزی قرار می گیرند:
یک مهره برای فیکس کردن ضربه گیر در محل مورد نظر.
مهره دوم برای قفل کردن و جلوگیری از شل شدن در طول زمان و لرزش.
طراحی تمام رزوه این مزیت را دارد که بتوان عمق نصب ضربه گیر را به دلخواه تنظیم کرد و حتی در صفحات یا قطعات با ضخامت های متفاوت از یک مدل مشترک استفاده نمود.
