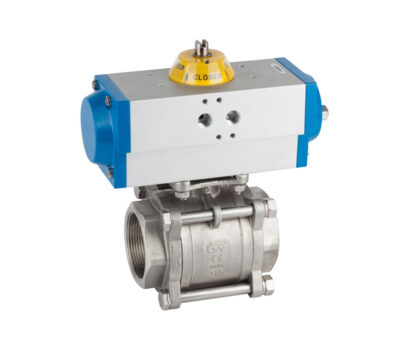

به شیر توپی پنوماتیک شير سوپاپي نيز گفته ميشود. اين شير توپي يكي از مدلها و انواع فلو كنترل پنوماتيك است. فلو كنترل پنوماتيك، شير كنترل جريان است و از اين قطعه براي كاهش سرعت جريان در سيستمهاي پنوماتيك استفاده ميشود. خرید شیر توپی پنوماتیک
شير سوپاپ يا همان شیر توپی پنوماتیک براساس يك توپ، طراحي شده است. زماني که سوراخ توپ با جریان به صورت ردیفی قرار میگیرد، شیر باز میشود. هنگام چرخش توپ، بسته خواهد شد. این شیر پنوماتیک در بسیاری از چرخهها با دوام و قابل اطمینان هستند. فروش شیر توپی پنوماتیک
نحوه كار شیر توپی پنوماتیک
سوپاپ توپی یک چهارم شیر چرخشی است، که جریان یک محیط را با داشتن یک توپ چرخان توخالی کنترل میکند. هنگامی که قسمت توخالی توپ با جریان (لوله یا شیلنگ) همسو باشد، دریچه باز است و جريان قادر به عبور از آن است. زماني كه قسمت جامد توپی با جریان مطابقت داشته باشد، عبور جريان بسته خواهد شد. با چرخش 90 درجه اين توپ تغيير مكان خواهد داد، براي همين، به نام یک چهارم چرخش شیر شناخته ميشود. قیمت شیر توپی پنوماتیک
همچنین میتوان شیر را به صورت كاملا باز و کاملا بسته تنظيم كرد. با اين وجود، اين امكان براي شما فراهم ميشود كه جریان را دقیقتر تنظیم کنید. شیرهای توپی معمولی دارای دو پورت ورودي و خروجي هستند. البته شیر توپی پنوماتیک سه پورت (L یا T) نیز موجود است و بسته به نحوه مونتاژ و نصب شیر، تعیین میکند که چرخش 90 درجهای توپ چگونه جریان رسانه را هدایت خواهد كرد. سوپاپ توپي با چهار پورت وجود دارد اما استفاده از آنها بسيار كم است.
انواع شیر توپی پنوماتیک
یک شیر توپی پنوماتیک را با توجه به کاربردي كه از آن ميخواهيد داشته باشيد، بايد انتخاب كنيد. شيرهايي با دریچههای توپی پنوماتیک، برای کنترل جریان یک رسانه، مایع یا گاز، با استفاده از یک توپ چرخان با یک سوراخ استفاده میشوند. توپ چرخان توسط یک محرک پنوماتیک که توانایی چرخاندن آن را دارد، کنترل خواهد شد. شیر توپی به دلیل عملکرد ساده، داشتن اطمينان كافي، عمر طولانی و کاربردهای وسیع، یکی از متداولترین شیرآلاتي است كه در صنعت پنوماتيك مورد استفاده قرار ميگيرد. در زير به انواع اين شيرها اشاره ميكنيم.
شیرهای توپی پنوماتيكي 2 طرفه
اين شیر توپی پنوماتیک دو پورت ورودی و خروجی دارد. رسانه عبوري از اين شير از یک سو به سوي دیگر جریان دارد و از شیر برای باز یا بسته شدن جریان استفاده میشود. به شیر توپی دو طرفه معمولاً شیر خاموش ميگويند.
دریچههای توپی پنوماتیک 3 طرفه
اين شير پنوماتيك، سه پورت دارد. پورت سوم به صورت مستقيم در توپ نيست، بلکه به شكل L یا T قرار دارد. پورت سوم، عملکردهای مختلف مدار (جهت جریان) شیر را ايجاد میکند. از اين شیر توپی پنوماتیک برای توزیع، مخلوط کردن یا هدایت جریان در جهت مورد نظر، استفاده ميشود. بنابراین، هر یک از 3 پورت میتواند به عنوان ورودی یا خروجی مورد استفاده قرار گيرد.
لوازم جانبی شیرتوپی pneumatic
اين لوازم شامل دریچههای توپی با استاندارد ISO (مناسب برای محرک پنوماتیک) است.
ساختمان بال ولو پنوماتیک
شيرهاي توپي پنوماتيك از لحاظ ساختمان بدنه به چهار دسته تقسيم ميشوند. در زير به اين ساختمانها اشاره ميكنيم. ساختمان شیر توپی پنوماتیک به صورت يك تكه يا چند تكه ساخته شدهاند. شيرهاي توپي پنوماتيك چند تكه، در دو يا سه تكه جدا از هم طراحي ميشوند كه به وسيله پيچ و مهره به هم متصل خواهند شد.
مزایا
- باز و بسته شدن سریع (معمولاً کمتر از 1 ثانیه در سایزهای کوچک)
- قابلیت اتوماسیون کامل با سیگنال الکتریکی یا پنوماتیک
- عمر بالا و نیاز کم به نگهداری
- افت فشار بسیار کم به دلیل مسیر مستقیم (Full Bore)
- مقاومت در برابر خوردگی و سایش (با انتخاب متریال مناسب)
نکات نصب
- بررسی تمیزی خط پیش از نصب برای جلوگیری از آسیب به سیلها
- نصب در مسیر همراستا با فلش جهت جریان روی بدنه (در مدلهای یکطرفه)
- استفاده از واحد مراقبت هوا پیش از عملگر جهت جلوگیری از ورود رطوبت و ذرات به داخل آن
- اطمینان از وجود فضای کافی برای سرویس کاری
نگهداری
- بازبینی دورهای پکینگها و سیلها برای جلوگیری از نشتی
- گریسکاری یاتاقانها و محور در فواصل توصیهشده توسط سازنده
- تست عملکرد برگشت فنر در عملگرهای Spring Return
- جلوگیری از ورود ذرات جامد به عملگر و محفظه توپ
اجزای اصلی
بدنه شیر (Valve Body)
- جنس: استنلس استیل 304/316، فولاد کربنی، PVC یا برنج
- طراحی دو تکه (2-Piece) یا سه تکه (3-Piece) برای تعمیرات آسان
توپ (Ball)
- از فولاد ضدزنگ صیقلی یا کروماندود برای کاهش اصطکاک
- سوراخ کامل (Full Bore) یا کاهشیافته (Reduced Bore)
سیلها و پکینگها
- PTFE (تفلون)، RPTFE، یا VITON برای مقاومت شیمیایی و حرارتی
محور (Stem)
- فولاد ضدزنگ مقاوم به خوردگی
- اتصال مستقیم یا از طریق جعبه دنده به عملگر
عملگر پنوماتیک
- نوع دوطرفه (Double Acting): نیازمند هوا برای هر دو حالت باز و بسته
- نوع فنر برگشتپذیر (Spring Return): نیازمند هوا فقط برای یک حالت و برگشت با فنر
