واحد مراقبت پنوماتیک

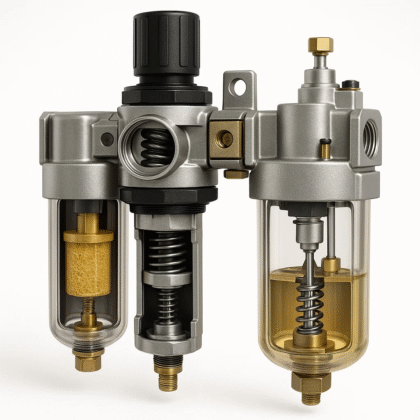

واحد مراقبت پنوماتیک (FRL Unit)
1. معرفی و کارکرد
واحد مراقبت پنوماتیک مجموعه‌ای از تجهیزات است که کیفیت و فشار هوای فشرده را در یک سیستم پنوماتیک بهینه می‌کند. این واحد معمولاً شامل سه بخش اصلی است:
- فیلتر (Filter): حذف ذرات جامد، غبار، براده فلز، بخار روغن و بخار آب.
- رگولاتور (Regulator): تنظیم و ثابت‌نگه‌داشتن فشار خروجی، بدون تأثیرپذیری از تغییرات فشار ورودی.
- لوبریکتور (Lubricator): تزریق مه روغن به هوای عبوری برای روانکاری شیرها، سیلندرها و سایر اجزای مکانیکی.
2. ساختار و اجزا
- بدنه اصلی: آلیاژ آلومینیوم یا روی دایکاست، مقاوم در برابر خوردگی.
- کاسه فیلتر و لوبریکتور: پلی‌کربنات شفاف با محافظ فلزی یا شیشه مقاوم.
- المنت فیلتری: برنز متخلخل یا پلی‌استر با منافذ 5–40 میکرون.
- فنر و دیافراگم رگولاتور: NBR/FKM با مقاومت حرارتی و شیمیایی.
- مخزن روغن لوبریکتور: ظرفیت متناسب با دبی مصرفی سیستم. خرید واحد مراقبت پنوماتیک
- اتصالات ورودی/خروجی: رزوه BSP یا NPT از 1/8″ تا 1″.
3. عملکرد اجزا
فیلتر
هوای فشرده از ورودی عبور کرده، در اثر برخورد با پره‌ها یا مسیر مارپیچ، ذرات سنگین و آب جدا شده و در پایین کاسه ته‌نشین می‌شوند. با عبور از المنت، ذرات ریز نیز گرفته می‌شوند.
رگولاتور
فشار ورودی با فنر و دیافراگم کنترل شده و فشار خروجی ثابت می‌ماند. حتی با کاهش یا افزایش فشار ورودی، فشار خروجی تغییر محسوسی نخواهد داشت.
لوبریکتور
بر اساس مکانیسم ونتوری، مقداری روغن در مسیر هوا به ذرات بسیار ریز تبدیل شده و وارد جریان هوا می‌شود تا اجزای پایین‌دست روان شوند.
4. مشخصات معمول
| مشخصه | محدوده |
|---|---|
| فشار کاری | 0.5–10 bar (تا 12 bar صنعتی) |
| دمای کاری | -10 تا +60°C (NBR) / تا +120°C (FKM) |
| اندازه منافذ فیلتر | 5 / 25 / 40 μm |
| نرخ جریان (دبی) | بر اساس Cv یا Q<sub>N</sub> |
| سایز اتصالات | 1/8″ – 1″ BSP/NPT |
5. استانداردها
- ISO 8573-1: کیفیت هوای فشرده
- ISO 6953: طراحی و تست رگولاتور قیمت واحد مراقبت پنوماتیک
- CE، RoHS و مطابق دستورالعمل فشار (PED)
6. مزایا
- افزایش عمر و راندمان تجهیزات پنوماتیک
- کاهش هزینه تعمیرات
- بهینه‌سازی عملکرد در شرایط کاری مختلف
- امکان یکپارچه‌سازی سریع با خطوط هوا
7. نکات نصب
- نصب در خط اصلی بلافاصله بعد از کمپرسور یا مخزن هوای فشرده
- حالت نصب عمودی برای تخلیه کامل آب و ذرات
- استفاده از فیلتر جداکننده رطوبت اضافی در مناطق مرطوب
- تنظیم فشار قبل از راه‌اندازی سیستم
8. نگهداری
- تخلیه منظم آب فیلتر (دستی یا اتوماتیک) فروش واحد مراقبت پنوماتیک
- تعویض المنت فیلتر در بازه‌های 3 تا 6 ماه
- پرکردن مخزن لوبریکتور با روغن مناسب ISO VG32 یا VG46
- بازبینی نشتی‌ها و اورینگ‌ها
9. کدگذاری نمونه
FRL-1/2-10B-40M
- FRL: Filter Regulator Lubricator
- 1/2: سایز اتصال عمده واحد مراقبت پنوماتیک
- 10B: فشار نامی 10 bar
- 40M: المنت 40 μm
10. برندهای مطرح
- Festo – سری D-Mini، D-Midi، D-Maxi
- SMC – سری AC، AW، AL
- Parker – سری P3Y، P3N
- Airtac – سری BFC، GC
