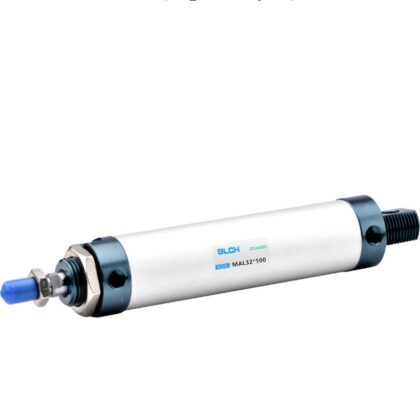

جک قلمی پنوماتیک
انواع جک قلمی پنوماتیک يكي از انواع سيلندرهاي پنوماتيك است. سيلندر يا جک پنوماتيک يك دستگاه مكانيكي است كه بر اثر فشار هوا، حركتي را ايجاد مي‌كند.
از اين حركت در كارهاي مختلف و صنايع گوناگون استفاده مي‌شود. از انواع جک قلمی پنوماتیک در كارهاي سبك‌تر استفاده مي‌شود.
داخل جک قلمی، سیلندرهایی با پد قرار گرفته است. این سیلندرها بین ماشین ها و سیلندرها (به عنوان بافر) قرار می گیرند.
عملكرد جک قلمی:
انواع جک قلمی پنوماتیک مانند ديگر جك‌هاي پنوماتيك با فشار هوا كار مي‌كنند. در واقع فشار هوا باعث ايجاد حركت به صورت رفت و برگشتي مي‌شود. سيلندر پنوماتيك در دو نوع يك طرفه و دو طرفه وجود دارند.
ساختار انواع جک قلمی پنوماتیک:
بدنه خارجي جک قلمی پنوماتیک از آلمينيوم يا فولاد ضد زنگ ساخته شده و داراي دوام و مقاومت بالايي در برابر خوردگي است. برخي از اين سيلندرها داراي بالشتك هستند، كه به عنوان بافر بين سيلندرها و ماشين آلات قرار مي‌گيرند. يك ميله فولادي در وسط اين بدنه قرار گرفته و دو سر بدنه داراي سوراخ است.
انواع جک قلمی پنوماتیک از سايز شفت و طول كورس جك، انواع مختلفي دارند. سيلندر قلمي يك طرفه تنها داراي يك تنظيم كننده فشار هواست. قیمت جک قلمی پنوماتیک
در این جک‌های قلمی می‌توان سیلندرهایی که دارای بالشتک هستند را مشاهده نمود که به عنوان بافر بین ماشین آلات و سیلندها قرار می‌گیرند. هر جک قلمی از اجزای مختلفی همچون پیستون، بدنه، اتصالات مربوطه و پکینگ و … برخوردار است.
ساختار سیلندر قلمی:
- سيلندر پنوماتيك قلمی، از هواي فشرده تغذيه مي‌كند و در نتيجه اين فشار هوا، حركت ايجاد مي‌شود. اين حركت مي‌تواند به صورت بالا و پايين يا داخل و خارج باشد.
- فشار هوا باعث ايجاد سلسله كارهايي مي‌شود كه به صورت مرتب اتفاق مي‌افتند. هواي فشرده شده از يك مسير عبور كرده و به جك مي‌رسد.
- بعد از وارد آمدن هواي فشرده، جک قلمی پنوماتیک حركتهاي رفت و برگشتي ايجاد مي‌كند. فروش جک قلمی پنوماتیک
کاربردها
- صنایع بسته‌بندی و چاپ
- خطوط مونتاژ خودکار عمده جک قلمی پنوماتیک
- تجهیزات الکترونیک و نیمه‌رسانا
- دستگاه‌های چسب‌زنی، برش و جوش نقطه‌ای
- مکانیزم‌های قفل و گیره‌گیری سریع
- رباتیک و تجهیزات آزمایشگاهی
ساختار و اجزاء اصلی
- بدنه (Barrel): معمولاً از آلومینیوم آنودایز شده یا استیل ضدزنگ برای مقاومت در برابر خوردگی.
- پیستون (Piston): با درزگیرهایی از جنس NBR یا PU برای جلوگیری از نشت هوا.
- شفت (Piston Rod): فولاد آبکاری کروم سخت برای کاهش سایش و اصطکاک.
- سیل‌ها و اورینگ‌ها: برای آب‌بندی کامل و افزایش عمر کاری. خرید جک قلمی پنوماتیک
- پورت‌های ورودی/خروجی هوا: با رزوه استاندارد متریک یا BSP.
- حسگرهای موقعیت: در برخی مدل‌ها مکان مغناطیسی برای نصب سنسور Reed Switch.
ویژگی‌های طراحی
- بدنه باریک و سبک جهت نصب آسان در فضاهای محدود.
- قابلیت نصب در هر زاویه و موقعیت.
- وجود مدل‌های Double Acting (دوطرفه) و Single Acting (یکطرفه با فنر).
- امکان افزودن ساب‌سیلندر ضربه‌گیر یا Adjustable Stroke End برای کاهش ضربه.
- سازگاری با کیت‌های نصب استاندارد (Bracket, Clevis, Foot Mount).
