فیلتر رگولاتور پنوماتیک (Air Filter Regulator)

معرفی و کارکرد

فیلتر رگولاتور پنوماتیک (Pneumatic Air Filter Regulator یا FR) یک تجهیز دو‌کاره‌ست که ترکیب فیلتراسیون هوای فشرده و تنظیم فشار خروجی را در یک مجموعه انجام می‌دهد. در سیستم‌های پنوماتیک، هوای فشرده اغلب آلوده به گردوغبار، روغن کمپرسور و رطوبت است؛ این آلودگی‌ها می‌توانند باعث فرسایش، گرفتگی و کاهش عمر اجزای پنوماتیک شوند.

فیلتر رگولاتور قبل از ورود هوا به عملگرها و شیرها، ابتدا ذرات و بخارات را حذف کرده و سپس فشار را به مقدار تنظیم‌شده (Set Pressure) کاهش و ثابت نگه می‌دارد.

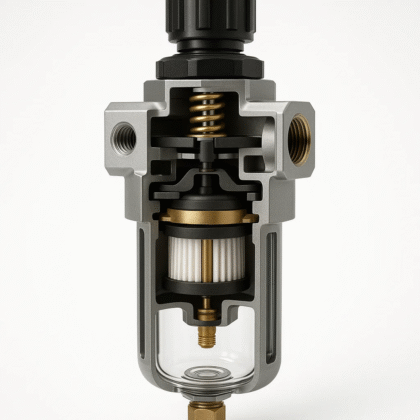

اجزای اصلی

بدنه (Body)

• جنس: آلومینیوم فشاربالا، آلیاژ روی (Zinc Die-Cast)، یا پلی‌کربنات مقاوم.
• فشار طراحی تا 1.6 برابری فشار نامی. خرید فیلتر رگولاتور پنوماتیک

کاسه فیلتر (Filter Bowl)

• پلی‌کربنات شفاف با پوشش ضد UV یا فلز آلومینیوم.
• محافظ فلزی ضد ضربه (Bowl Guard).

المان فیلتری (Filter Element)

• مش فلزی یا فیبری با سایز منافذ 5–50 میکرون.
• استاندارد متداول: 40 μm.
• مکانیسم تنظیم فشار (Regulator Assembly)
• فنر تنظیم، دیافراگم NBR یا FKM، نشیمن‌گاه شیر داخلی.
• خروجی تخلیه (Drain)
• دستی (Manual Drain) یا اتوماتیک (Auto Drain). قیمت فیلتر رگولاتور پنوماتیک

استانداردها و مراجع طراحی

• ISO 8573-1: کلاس کیفیت هوای فشرده
• ISO 6953-1/2: مقررات طراحی رگولاتور پنوماتیک
• CE / RoHS مطابق تجهیزات فشار
• تست نشت: مطابق EN 12266-1

مزایا و نکات عملکردی

• ترکیب دو عملکرد (فیلتر + رگولاتور) کاهش هزینه و فضای نصب.
• پایداری فشار خروجی در تغییرات فشار ورودی. عمده فیلتر رگولاتور پنوماتیک
• کاهش خرابی شیرها و جک‌ها در اثر ذرات و رطوبت.
• امکان اضافه‌کردن لوبریکتور بعد از FR و تشکیل مجموعه FRL.

نکات نصب

• نصب در خط اصلی قبل از شیرها و عملگرها.
• قرارگیری عمودی برای عملکرد صحیح تخلیه.
• انتخاب سایز متناسب با دبی هوای عبوری (بر اساس Cv یا QN).
• بازدید دوره‌ای و تمیز کردن المنت فیلتری.

نگهداری و سرویس

• شستشو یا تعویض المنت هر 3–6 ماه.
• کنترل نشتی اورینگ‌ها و دیافراگم. فروش فیلتر رگولاتور پنوماتیک
• بررسی عملکرد دریچه تخلیه آب.
