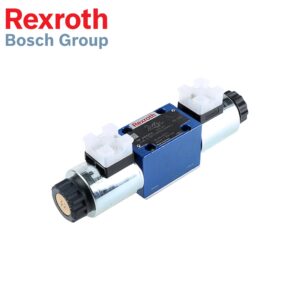

شیر برقی رکسروت
شیر برقی رکسروت (Bosch Rexroth
۱. معرفی برند و کاربردها
شیر برقی رکسروت (Bosch Rexroth : شرکت Bosch Rexroth یکی از برندهای معتبر جهانی در زمینه سیستم‌های کنترل حرکت و هیدرولیک صنعتی است.
شیرهای برقی این شرکت عمدتاً در سیستم‌های هیدرولیک، پنوماتیک و کنترل الکترونیکی جریان کاربرد دارند و در صنایع سنگین مانند ماشین‌سازی، معدن، فولاد، نیروگاه، دریایی و خطوط تولید اتوماتیک استفاده می‌شوند. قیمت شیر برقی رکسروت
۲. اصول عملکرد
شیر برقی رکسروت با استفاده از سولنوئید (بوبین الکتریکی) برای تحریک اسپیول یا پاپت، مسیر جریان سیال (روغن هیدرولیک یا هوا) را کنترل می‌کند.
ساختار رایج:
- بوبین الکتریکی که میدان مغناطیسی ایجاد می‌کند.
- پیستون یا اسپیول برای تغییر موقعیت مسیر جریان.
- برگشت فنری یا هیدرولیکی برای بازگشت به حالت اولیه.
۳. انواع و سری‌های اصلی
هیدرولیک
- Directional Control Valves (شیرهای جهت‌دار): مدل‌های 4/2 ، 4/3 راهه.
- Pressure Control Valves (شیرهای کنترل فشار).
- Flow Control Valves (شیرهای کنترل دبی).
- فشار کاری: تا 350 بار (بسته به مدل). خرید شیر برقی رکسروت
- دمای کاری: -20 تا +80°C.
پنوماتیک
- سری V و سری HF برای اتوماسیون صنعتی.
- فشار کاری: 0.1 تا 1.0 MPa.
- سایز پورت: 1/8″، 1/4″، 3/8″.
- زمان پاسخ سریع کمتر از 50 میلی‌ثانیه.
شیرهای ماژولار و مانفیولد
- امکان نصب چند شیر بر روی یک بلوک مشترک.
- تسهیل سرویس و تغییرات در خطوط.
۴. جنس و ساختار
- بدنه: فولاد ضدزنگ، فولاد کربنی آبکاری شده یا آلومینیوم.
- بوبین: سیم‌پیچ مسی با عایق حرارتی کلاس F یا H.
- آب‌بندها: NBR، FKM یا PTFE مقاوم در برابر روغن و حلال‌ها. فروش شیر برقی رکسروت
- کلاس حفاظتی: IP65، مدل‌های ضدانفجار تا استاندارد ATEX Zone 1.
۵. ویژگی‌ها
- تحمل فشار بسیار بالا و عمر کاری طولانی برای کاربردهای سنگین.
- لذت تعمیرپذیری به دلیل طراحی ماژولار.
- سازگاری با انواع روغن‌های هیدرولیک معدنی و سنتزی.
- طراحی برای کار در محیط‌های آلوده و شرایط خشن.
- تاییدیه‌های بین‌المللی (ISO، DIN، CE، UL).
۶. نصب و نگهداری
- نصب روی بلوک هیدرولیک یا مانفیولد با پیچ‌های استاندارد DIN.
- تمیز بودن سیال هیدرولیک برای جلوگیری از گیرکردن اسپیول.
- فاصله سرویس دوره‌ای: هر 6 ماه یا طبق ساعات کارکرد تجهیزات.
- بررسی دمای کاری و ولتاژ تحریک بوبین قبل از راه‌اندازی مجدد.
۷. مشکل‌یابی سریع
- بوبین بیش از حد گرم: بررسی ولتاژ و جریان ورودی.
- پاسخ کند اسپیول: آلودگی یا دانه‌های جامد در روغن.
- نشت روغن: خرابی سیل یا ساییدگی نشیمنگاه.
- شیر کار نمی‌کند: تست تحریک الکتریکی و ادامه مسیر هیدرولیک.
شیر برقی رکسروت به صورت مستقیم توسط نیروی برق (سلنوئید) کار می کنند. با توجه به نیرو های دینامیکی و استاتیکی که به خاطر وجود فشار و جریان در شیر به وجود می آیند، از شیر های کنترل جهت مستقیم فقط می توان تا سایز 10 استفاده نمود. این محدوده مربوط به توانی در حدود 120 لیتر در دقیقه با فشار کاری 350 بار می باشد.
در این حالت اغلب از شیر های کنترل جهت مستقیم سلنوئیدی استفاده می شود. در صورت نیاز به شیر کنترل جهت با سایز بزرگتر از 10 باید از شیر های کنترل جهت پیلوتی (الکتروهیدرولیکی) استفاده نمود.
ویژگی های شیر کنترل جهت برقی رکسروت
طراحی های متنوع شیر به صورت 3/2,4/2,4/3
توان بالای سلنوئید شیر
سلنوئید AC و DC پین تر (wet-pin) با قابلیت جدا شدن از شیر
قابلیت چرخش 90 درجه ای بوبین شیر
طراحی های متفاوت اسپول شیر (فرمان های متفاوت)
سایز بندی 6 (1/4 اینچ) و 10 (3/8 اینچ)
سایزهای 6 با ماکزیمم فشار کاری 350 بار و لیتراژ عبوری 80 لیتر
سایز 10 با ماکزیمم فشار کاری 315 بار و لیتراژ عبوری 120 لیتر
