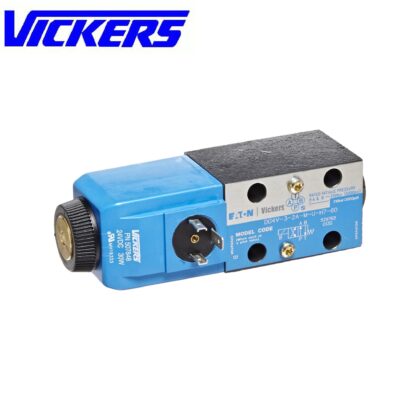

شیر برقی ویکرز

شیر برقی ویکرز

شیر هیدرولیک ویکرز و یا شیر برقی ویکرز همانطور که از اسمشون مشخص است. مسیر حرکت سیال هیدرولیک را مشخص میکند. شیر های هیدرولیک دارکشنال DIRCTIONAL در دونوع پاپتی و اسپولی موجود دارند. که شیر های پاپتی نشتی داخلی بسیار کمی دارند و گران تر هستند. خرید شیر برقی ویکرز شیرهای اسپولی بسیار پرمصرف هستند که فروش عمده بازار به ابن نوع شیر ها اختصاص دارد. قیمت شیر برقی ویکرز

سایز های مختلف شیر برقی ویکرز

سایز های مختلف شیرهای کنترل جهت به شرح ذیل میباشد

1/4
3/8
1/2
3/4
1/1/4

شیرهای کنترل جهت ویکرز با کد DG4V شروع میشوند که توضیحات و جزییات انها کامل در کاتالوگ شیر برقی ویکرز موجود است. شیر های 1/۲ و 3/4 و 1/1/4 دو طبقه هستند که از یک بدنه اصلی و یک شیر برقی 1/4 تشکیل مشوند. فروش شیر برقی ویکرز

فرمان های مختلف شیر برقی ویکرز

فرمان شیر دایرکشنال اصلی ترین موضوع برای انتخاب شیر در مدار های مختلف است

که پر مصرف به شکل زیر میباشد:

بسته 2c
باز 8c
اچ 0c
پی بسته یا همان وسط صندلی 6c
ضربدر موازی 2a
موازی ضربدر 2al

معرفی برند و کاربردها

برند Vickers که اکنون بخشی از مجموعه Eaton Hydraulics است، بیش از ۹۰ سال سابقه تولید شیرهای هیدرولیک، پنوماتیک و کنترل جریان دارد.

شیرهای برقی ویکرز به دلیل کیفیت بالا و دقت عملکرد، در صنایع زیر گسترده استفاده می‌شوند:

  • ماشین‌آلات سنگین و راهسازی
  • صنایع معدنی و فولاد
  • تجهیزات نفت و گاز
  • خطوط تولید اتوماتیک
  • صنایع دریایی و دفاعی

اصول عملکرد

شیر برقی ویکرز بر اساس تحریک بوبین الکتریکی کار می‌کند:

  1. تشکیل میدان مغناطیسی توسط بوبین.
  2. حرکت اسپیول یا پاپت برای تغییر مسیر جریان.
  3. برگشت فنری یا هیدرولیکی به حالت اولیه.

انواع عملکرد:

  • Normally Closed (NC) — مسیر بسته در حالت بدون تحریک.
  • Normally Open (NO) — مسیر باز در حالت بدون تحریک.
  • Multi-position — برای تغییر چند مسیر جریان.

انواع و سری‌های اصلی

هیدرولیک

  • Directional Control Valves: مدل‌های 4/2 و 4/3 راهه، با کنترل برقی یا هیبریدی.
  • Pressure Control: شیرهای کنترل فشار بالا تا 350 بار.
  • Flow Control: شیرهای کنترل دبی ثابت یا قابل تنظیم.

پنوماتیک

  • سری‌های V برای اتوماسیون صنعتی و ماشین‌آلات سبک.
  • فشار کاری: 0.1 تا 1.0 MPa.

مدل‌های خاص

  • ضد انفجار (Explosion-Proof).
  • سری‌های دریایی با پوشش ضد خوردگی.
  • مدل‌های خاص برای دمای پایین (-40°C).

جنس و ساختار

  • بدنه: فولاد ضدزنگ یا کربنی با آبکاری روی یا نیکل.
  • بوبین: سیم‌پیچ مسی با پوشش اپوکسی مقاوم در برابر رطوبت و گرد و غبار.
  • آب‌بندها: NBR (عمومی)، FKM (مقاومت شیمیایی بالا)، PTFE (مقاومت دمایی و شیمیایی).
