شیر پروپرشنال چیست؟
همانطور که بیان کردیم، شیر پروپرشنال برای کنترل سیال سیستم هیدرولیکی که تغییرات شدید جریان و فشار در آن ها زیاد است، مورد استفاده قرار می گیرند. در این سیستم ها به دلیل تغییرات لحظه ای در شدت جریان سیال، امکان کنترل سیستم با نیروی انسانی وجود ندارد؛ بنابراین بهترین راه حل، استفاده از شیر پروپرشنال است.شیر پروپرشنال به شیرهای تناسبی نیز معروف هستند، زیرا در این مدل شیرها، تغییر جریان سیال که توسط تغییر جریان الکتریکی اتفاق می افتد، به صورت خطی نمی باشد.
آشنایی با شیر پروپرشنال و کاربردهای مختلف آن
این شیرها می توانند به صورت بسیار دقیق فشار و دبی را کنترل نمایند، همچنین از سرعت و دقت بسیار بالایی برخوردار هستند؛ به همین دلیل نسبت به سایر شیرهای هیدرولیکی قیمت بالاتری دارند.شیر پروپرشنال در سه نوع کنترل جهت، کنترل جریان و کنترل فشار طراحی و ساخته شده اند. به طور کلی شیر پروپرشنال از سه جزء اصلی تشکیل شده اند.تنظیم شیر پروپرشنال اهمیت بالایی دارد.
بیشتر بخوانید: انواع پمپ دیافراگمی در آراز فخر آذر
اجزاء اصلی تشکیل دهنده شیر پروپرشنال
شیر پروپرشنال از اجزای مختلفی تشکیل شده اند در اینجا به اجزای اصلی تشکیل دهنده شیر پروپرشنال اشاره خواهیم کرد.
اسپول و فنر
اسپول و فنر از مهم ترین اجزاء تشکیل دهنده این شیرها هستند. حرکت اسپول ها توسط فنر کنترل می شود. عملکرد فنر نیز مستقیما از سمت بویین تعیین می شود.اسپول، قطعه ای فلزی و استوانه ای شکل است که به صورت خطی داخل شیر حرکت می کند. در طراحی اسپول و بر روی سطح آن تراش هایی تعبیه شده است که به وسیله آن، شیر قادر خواهد بود عبور یا عدم عبور سیال را کنترل کند.
بویین
بویین یا سلونوئید از دیگر اجزای اصلی شیر پروپرشنال است. عملکرد این بویین با سایر بویین های به کار رفته در شیرهای معمولی سیستم های هیدرولیک متفاوت است. بویین های شیر پروپرشنال در صورت نیاز و مطابق با عملکرد سیستم، قطع و وصل می شوند و انتقال دستور به آن ها به صورت خطی انجام نمی شود.
نکته جالب توجه در تنظیم شیر پروپرشنال این است که جریان های الکتریکی مختلف ایجاد شده در بویین می تواند اسپول را در موقعیت های مختلف قرار دهد. نحوه عمل به این صورت است که با افزایش جریان الکتریکی، نیروی ایجاد شده در بویین نیز افزایش می یابد، در این صورت فنر بیشتر فشرده شده تا اسپول بتواند در موقعیت مناسب قرار گیرد.
کارت های پروپرشنال
گرفتن اطلاعات و دادن خروجی های مورد انتظار از وظایف کارت های پروپرشنال به کار رفته در این شیرها است. در طراحی اغلب شیر پروپرشنال از این کارت ها بهره گرفته شده است.دستورات سیستمی، توسط این کارت ها به طور مستقیم به بویین منتقل شده که باعث ایجاد سیگنال های مختلف در آن می شود. این سیگنال ها اسپول را به حرکت درآورده و باعث می شود در زمان های درست، دریچه های مورد نیاز در شیر، باز یا بسته شوند.
کارت های کنترلر پروپرشنال در انواع مختلفی تولید می شوند که معروف ترین آن ها عبارت اند از:
کارت شیر تک بویین
کارت شیر دو بویین
سوکت پروپرشنال برای حلقه باز
آمپلی فایر برای حلقه باز

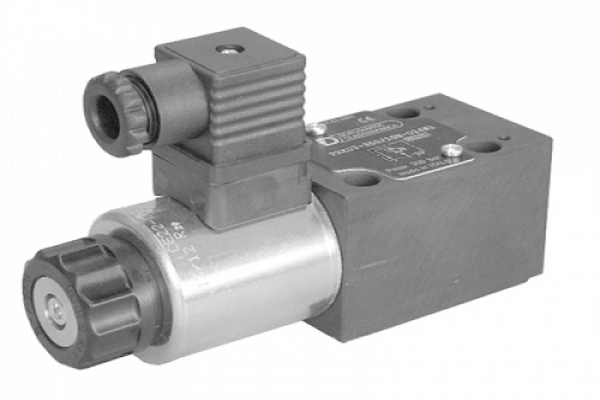

شیر پروپرشنال
مراحل تنظیم شیر پروپرشنال
دستورالعملهای راهاندازی و آمادهسازی
همانند تمامی تجهیزات هیدرولیک، شیر پروپرشنال نیز برای راه اندازی و عملکرد صحیح، نیاز به اجرای دستور العمل های خاص دارد که در ادامه به بیان آن می پردازیم.اگر نکات گفته شده توسط سازنده شیر را به صورت دقیق اجرا نمایید، دقت و سرعت بالایی را خواهید دید. البته می توان گفت اساس کار تمامی شیرهای تناسبی مشابه هم است اما باز هم ممکن است در برخی از جزئیات با هم تفاوت داشته باشند. پس حتما قبل از تنظیم، دستورالعمل سازنده را با دقت مطالعه نمایید و اگر در این زمینه هیچ تخصصی ندارید، از متخصصان کمک بگیرید.
مراحل تنظیم شیر پروپرشنال
برای تنظیم شیر پروپرشنال در ابتدا باید یک تقویت کننده متناسب با سیستم هیدرولیک به آن متصل نمایید.
با استفاده از یک پیچ گوشتی کوچک (شکاف دار ۱.۵) که معمولا در جواهر سازی ها مورد استفاده قرار می گیرد، باید پیچ نصب را باز کنید و تراشه های کوچک را تنظیم کنید.
بعد از آن نیز، توسط یک پیچ گوشتی مناسب، پوشش فلزی روی جعبه را بردارید.
تنظیم شیر پروپرشنال را می توانید به راحتی و توسط نرم افزار مربوط به آن انجام دهید.
تعامل بین تنظیمات حداکثر جریان (.I-Max) و حداقل جریان (.I-Min)
جالب است بدانید تنظیم (.I-Max) یا حداکثری، تاثیری بر روی تنظیم جریان (.I-Min) یا حداقلی ندارد، اما در مقابل، تنظیم جریان حداقل باعث تغییر در جریان حداکثر می شود.
تنظیم حداقل جریان (.I-Min)
برای تنظیم جریان در زمان تنظیم شیر پروپرشنال در سیستم های هیدرولیک، ابتدا باید جریان حداقل (.I-Min) را تنظیم نمایید. از این تنظیم می توانید برای ایجاد وضعیت دلخواه بهره بگیرید. همچنین تنظیم فشار را از صفر شروع کنید تا امکان کنترل دقیق جریان در محدوده عملکرد سیستم را داشته باشید.در اکثر شیر پروپرشنال، تنظیم حداقل جریان دیگ وضعیت صفر، برخلاف عقربه های ساعت است. اما اگر حداقل میزان جریان بیشتر از صفر می باشد، باید وضعیت دیگ را در جهت عقربه های ساعت تنظیم کنید.
تنظیم حداکثر جریان (.I-Max)
در این مرحله باید حداکثر کنترل مناسب را اجرا نمایید که معمولا این جریان ۲۰ میلی آمپر دیگ در حداکثر ۱۰ ولت است.در تنظیمات کارخانه، تنظیم حداکثر جریان (.I-Max) کاملا در جهت عقربه های ساعت انجام می شود. اگر وضعیت دیگ را در خلاف عقربه های ساعت بچرخانید، جریان به سمت پایین و در حداکثر میزان تنظیم خواهد شد.این نوع تنظیم برای کاربردهای خاص، بسیار ضروری است.
تنظیم Ramp Times
معمولا تنظیم Ramp Times در تنظیم شیر پروپرشنال در ۰.۰۱ ثانیه و برخلاف عقربه های ساعت است. اگر در سیستم هیدرولیک خود نیازی به استفاده از زمان های شیب دار ندارید، تنظیم را روی حداقل قرار دهید. البته ممکن است برخی از انواع شیر پروپرشنال هیچ تنظیمی برای این زمان ها نداشته باشند.توجه داشته باشید که زمان های صعود (افزایش) و سقوط به صورت مستقل از هم هستند و هر کدام برای کاربرد خاصی تنظیم می شوند.
شیر پروپرشنال
یکی از راه های تنظیم دامنه dther
تنظیم دامنه Dither
تنظیمات دامنه Dither به صورت پیش فرض در تنظیم شیر پروپرشنال، صفر درصد قرار داده شده است. شما باید برای تنظیم این دامنه، وضعیت دیگ را یکبار در جهت عقربه های ساعت و دوباره در خلاف جهت عقربه ها بچرخانید. با این کار، کوچک ترین فرکانس ها نیز خروجی های مشابه را ثبت می نمایند. البته سعی کنید کوچک ترین دامنه موثر را برای سیستم انتخاب نمایید.
این دامنه از صفر تا صد درصد میزان جریان نامی را می تواند تنظیم کند؛ جریان نامی حداکثر جریانی است که هر سیستم می تواند در آن محدوده فعالیت کند.
تنظیم فرکانس Dither
همانطور که گفته شد، برای تنظیم جریان در تنظیم شیر پروپرشنال باید وضعیت دیگ را یکبار در جهت عقربه های ساعت و دوباره در خلاف جهت عقربه ها بچرخانید تا بتوانید آن را در فرکانس مورد نظر تنظیم کنید. برای انجام تنظیمات دقیق تر باید به دستورالعمل سازنده شیر مراجعه بفرمایید.
روشهای راهاندازی و تنظیم شیر پروپرشنال
برای راه اندازی شیر پروپرشنال در ابتدا باید تمامی اتصالات و اجزای سازنده آن را چک کنید تا به درستی در جای خود قرار گرفته باشند.
در دومین مرحله باید یک تقویت کننده مناسب را به بار وصل کنید تا عملکرد بهتری را از شیر دریافت کنید.
در انتها باید منبع تغذیه شیر را روشن کرده و فرکانس مورد نظر خود را اعمال نمایید.
